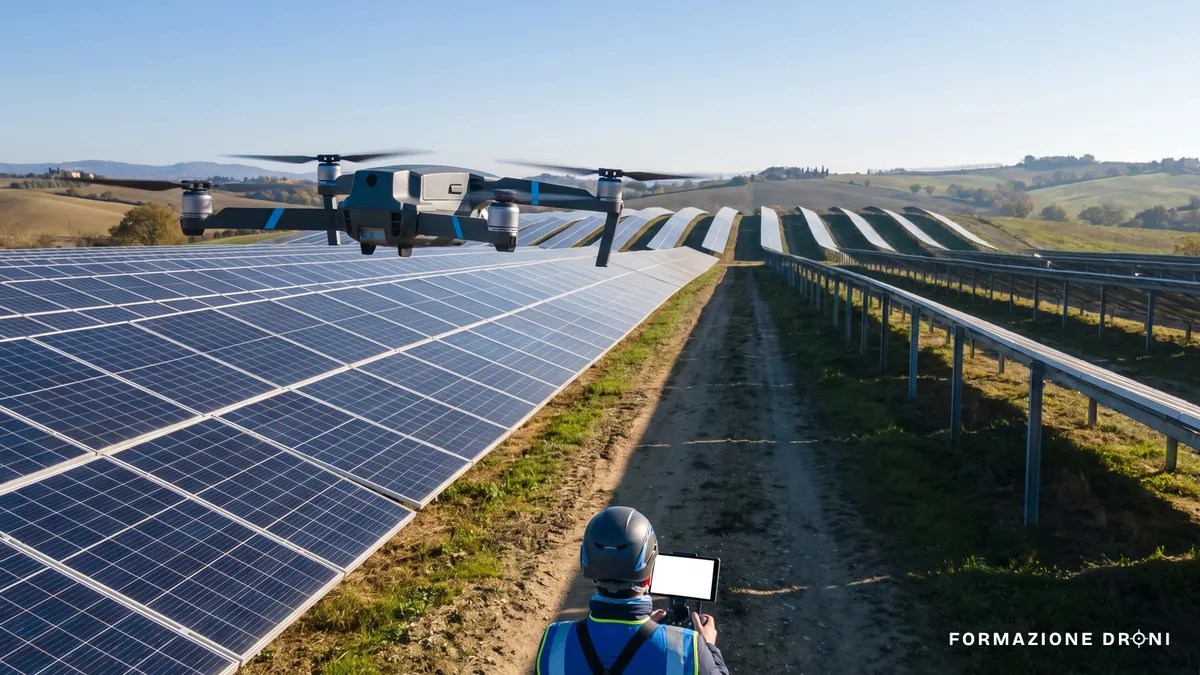

Ispezione di impianti fotovoltaici con drone e termocamera

L'ispezione termografica di un impianto fotovoltaico è l'applicazione professionale con il mercato più maturo e la procedura più ripetibile. Il principio è semplice: una cella difettosa, un diodo di bypass guasto, un modulo disconnesso o sporco dissipa in calore l'energia che dovrebbe convertire, e la termocamera lo vede come punto caldo. Quello che rende il lavoro professionale non è il volo, ma il rispetto delle condizioni di ripresa e la classificazione corretta delle anomalie in un report che il gestore dell'impianto possa usare per intervenire.

Cosa si cerca: le anomalie tipiche

Il termogramma non dice "questo modulo è rotto": mostra una distribuzione di temperature che va interpretata in base alla sua estensione e al suo schema.

• Punto caldo su una singola cella (hot spot): tipicamente ombreggiamento localizzato, sporco, microfrattura o difetto della cella. Sopra certe soglie di sovratemperatura è anche un rischio di innesco.
• Porzione di modulo più calda (una fila di celle): comportamento riconducibile all'intervento o al guasto di un diodo di bypass.
• Modulo intero uniformemente più caldo: modulo disconnesso o in circuito aperto, che non produce.
• Stringa intera anomala: problema a valle, su cablaggi, connettori o sezionamenti.
• Schemi diffusi su gruppi di moduli: possono essere indizio di fenomeni di degrado come il PID (Potential Induced Degradation), che però non si conferma con la sola termografia: richiede verifiche elettriche a terra.

La finestra di ripresa: quando si può volare davvero

È il punto che distingue una misura valida da un termogramma inutile.

Il vento raffredda i moduli e appiattisce le differenze di temperatura: con raffiche sostenute i difetti spariscono dal termogramma. Il cielo variabile fa oscillare l'irraggiamento e rende i fotogrammi non confrontabili. L'angolo serve a evitare il riflesso del cielo sulla superficie vetrata, che falsa completamente la lettura.

Attrezzatura

Serve una termocamera radiometrica, che memorizza il valore di temperatura per ogni pixel e consente misure e analisi a posteriori. La termocamera non radiometrica produce solo un'immagine a falsi colori: individua, non misura. La risoluzione professionale di riferimento è 640×512; esistono sensori da 1280×1024 nella fascia alta e da 320×256 come soluzione entry. La sensibilità termica si esprime in millikelvin: sotto i 50 mK è un buon valore, sotto i 30 mK è eccellente.

Accanto al termico serve una camera RGB in parallelo, per riconoscere visivamente la causa (sporco, ombra, vetro rotto), e un buon posizionamento GNSS, meglio se RTK, per associare in modo univoco ogni anomalia al modulo fisico. Il quadro completo dei sensori è nella guida ai payload professionali.

Un limite da conoscere: la termocamera misura l'emissione della superficie, non la temperatura interna, e non vede attraverso i materiali. La conversione in temperatura dipende da emissività, temperatura riflessa dall'ambiente, distanza e umidità.

Il workflow di un'ispezione

1. Documentazione d'impianto: layout delle stringhe, schema elettrico, storico degli interventi. Senza il layout non si localizzano le anomalie.
2. Verifica dello spazio aereo e degli accessi, e accordo con il gestore su orari e messa in sicurezza.
3. Volo a griglia con GSD termico sufficiente. La regola pratica è almeno 3×3 pixel per cella: con un sensore 640 significa volare indicativamente tra 20 e 40 metri, a seconda dell'ottica.
4. Analisi con software dedicato, che allinea i termogrammi al layout e assiste nel riconoscimento delle anomalie.
5. Classificazione secondo la specifica tecnica IEC TS 62446-3, che è il riferimento internazionale per l'ispezione a infrarossi degli impianti fotovoltaici.
6. Report: posizione, tipologia, differenza di temperatura e severità di ogni anomalia, con le azioni consigliate.

Inquadramento normativo del volo

Non c'è una regola speciale per il fotovoltaico: valgono le regole generali. Un campo isolato in area agricola, senza persone non coinvolte nel raggio previsto, è un volo ordinario in sottocategoria A3. Un impianto dentro un'area industriale attiva, con personale a terra, o un impianto su tetto in contesto urbano cambia scenario: si valuta l'A2 con drone di classe C2 o si passa alla categoria Specific con dichiarazione o autorizzazione.

Restano gli adempimenti ordinari dell'attività professionale: registrazione come operatore UAS, assicurazione RC, documentazione di bordo. Li trovi riassunti nella guida su assicurazione del drone.

Competenze: il patentino non basta

Per volare basta l'attestato; per firmare un report di ispezione termografica i committenti industriali richiedono di norma una certificazione in termografia di livello 1 o 2 secondo la UNI EN ISO 9712 nel settore pertinente, rilasciata da un organismo accreditato. È la competenza accessoria con il ritorno economico più diretto di tutto il settore, insieme alla conoscenza degli impianti fotovoltaici: senza sapere come è fatta una stringa non si interpreta un termogramma.

Il resto è capacità di redigere documentazione tecnica: la parte che il cliente legge davvero. Trovi il panorama nella guida sulle competenze oltre al pilotaggio.

Quanto si fattura

Le cifre che circolano provengono da listini pubblici di singoli operatori e non costituiscono un riferimento di mercato: un'ispezione termografica base viene indicata da circa 750 euro, con variabili importanti legate a superficie, numero di termogrammi da elaborare, accessibilità e qualifica dell'operatore. Non esistono benchmark pubblici affidabili in euro per megawatt sul mercato italiano: diffida delle tariffe "a MW" citate senza fonte, e costruisci il preventivo sul deliverable e sulle ore reali di elaborazione. Il tema è approfondito nella guida su quanto guadagna un pilota di droni.

Se ti interessa il quadro d'insieme delle ispezioni industriali, cioè eolico, linee elettriche, ponti e ambienti confinati, continua con la guida sull'ispezione di infrastrutture o torna alla panoramica delle applicazioni professionali.
