Come funziona un drone: la guida ai componenti e alla fisica del volo

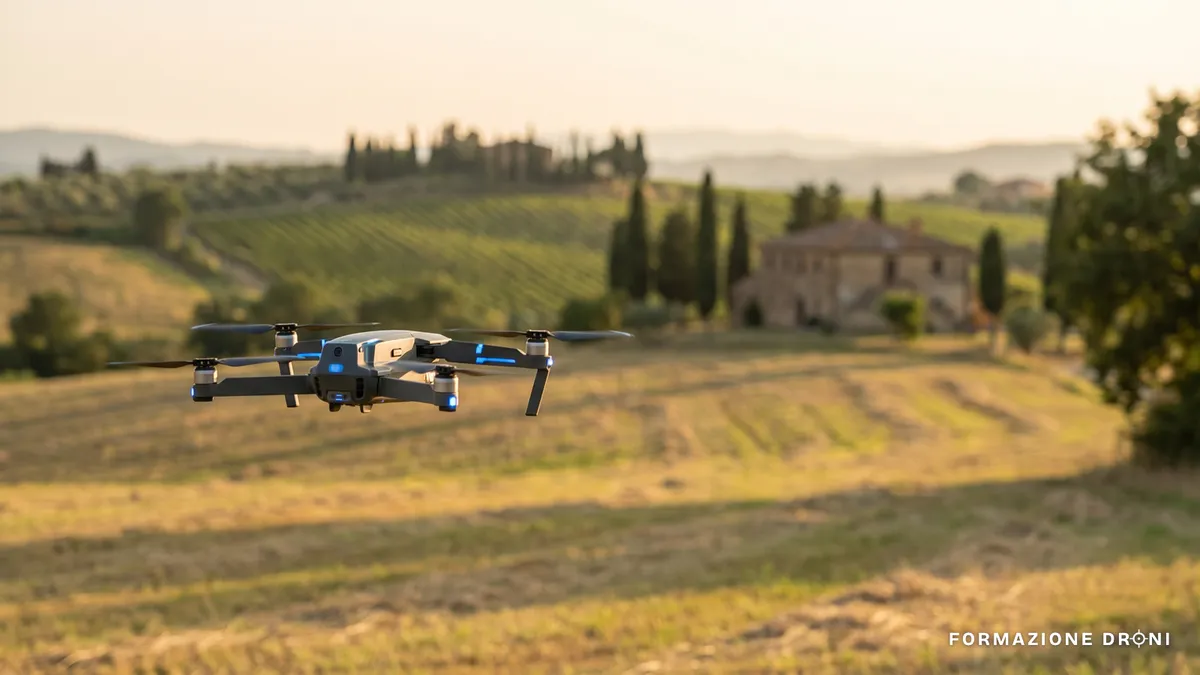

Un drone multirotore vola perché quattro eliche accelerano aria verso il basso e, per reazione, ricevono una spinta verso l'alto: quando la somma delle spinte eguaglia il peso, il drone resta fermo in aria. Da solo, però, non starebbe su un secondo: è un sistema instabile che un calcolatore di bordo corregge migliaia di volte al secondo, leggendo l'assetto dai sensori e ridistribuendo potenza fra i motori. Tutto il resto serve a rendere quel volo utile e ripetibile: batteria, sensori, camera, radio.

Questa guida è la mappa della sezione tecnica: parte dal sistema nel suo insieme, attraversa un componente alla volta e chiude con la fisica che spiega perché il drone si comporta come si comporta. Ogni capitolo rimanda alla guida di approfondimento dedicata.

Un drone non è solo la parte che vola

Nel linguaggio normativo il drone si chiama UAS, Unmanned Aircraft System: il sistema completo formato dall'aeromobile senza equipaggio (UA, la parte che vola), dalla stazione di controllo a terra e dal collegamento dati fra le due. È una distinzione che sembra pedante e invece è operativa: quando perdi il link radio non hai perso "il segnale", hai perso uno dei tre pezzi del sistema, e il drone da quel momento si comporta secondo la logica di emergenza che tu hai configurato prima del decollo.

Ogni drone si può descrivere lungo quattro assi indipendenti: come genera portanza (ala rotante, ala fissa, ibrido VTOL), come viene pilotato (VLOS manuale, assistito GNSS, FPV, su waypoint), a cosa serve, e in quale categoria normativa rientra. Tenerli separati evita gli equivoci più comuni. Un drone FPV compatto è un multirotore, si pilota in immersione, serve per riprese dinamiche e resta comunque soggetto al Regolamento (UE) 2019/947 come qualsiasi altro UAS.

Le architetture principali le trovi confrontate nella guida alle tipologie di droni: il quadricottero domina il mercato per il miglior rapporto tra semplicità, efficienza e costo, l'esacottero e l'ottocottero comprano ridondanza pagandola in peso e consumo, l'ala fissa scambia l'hovering con l'autonomia.

La catena di propulsione: batteria, ESC, motori, eliche

Il volo di un multirotore è una catena di conversioni energetiche molto corta. La batteria fornisce corrente continua; l'ESC (Electronic Speed Controller) la trasforma in tre fasi alternate sfasate di 120° e con esse fa girare il motore; il motore brushless converte energia elettrica in coppia; l'elica converte coppia in spinta. Ogni anello ha un rendimento, e le perdite finiscono tutte in calore.

I motori dei droni sono quasi sempre outrunner: la campana esterna con i magneti ruota attorno allo statore fisso. Si identificano con quattro cifre: un "2207" ha statore da 22 mm di diametro e 7 mm di altezza. L'altra sigla è il KV, cioè i giri al minuto per ogni volt applicato a vuoto. KV alto significa più giri, più corrente e più calore; KV basso significa più coppia e più efficienza con eliche grandi. È l'abbinamento fra motore, elica e numero di celle a determinare il carattere del drone, ed è il tema della guida su motori brushless ed ESC.

L'elica si descrive con tre numeri: diametro, passo e numero di pale. Un'elica "5x4.3x3" ha 5 pollici di diametro, 4,3 pollici di passo teorico e tre pale. Diametro grande significa più aria spostata a giri più bassi, quindi più efficienza e più spinta, ma anche più inerzia. Passo alto significa più velocità di punta e meno efficienza in stazionario. Il dettaglio è nella guida alle eliche.

La misura di efficienza che conta è il grammo di spinta per watt (g/W). Un multirotore consumer efficiente in volo stazionario sta intorno a 8-12 g/W; un cinque pollici da freestyle a piena potenza scende a 3-5 g/W. L'efficienza crolla al crescere della potenza: volare piano consuma sproporzionatamente meno che volare veloce.

L'energia di bordo: le batterie

Quasi tutti i droni volano con celle al litio. Le LiPo offrono 150-200 Wh/kg e sopportano correnti elevate: sono lo standard di consumer e FPV. Le Li-ion arrivano a 250-300 Wh/kg ma erogano corrente più lentamente, e si usano dove conta l'autonomia più dell'accelerazione. Le LiHV guadagnano un 5-8% di energia lavorando fino a 4,35 V per cella.

Una sigla come "4S 1500 mAh 100C" dice: quattro celle in serie (14,8 V nominali, 16,8 V a piena carica), 1.500 mAh di capacità, C-rating dichiarato 100. Il numero che serve davvero è però l'energia in wattora: Wh = V nominali × Ah. È il dato che determina l'autonomia ed è quello che i vettori aerei guardano. Tutto il resto, cioè cicli di vita, resistenza interna e tensione di stoccaggio, è nella guida alle batterie LiPo, mentre carica, conservazione e trasporto hanno una guida operativa dedicata.

Il cervello: flight controller, firmware, sensori

Il flight controller è il calcolatore che chiude l'anello di controllo. Legge l'assetto dall'IMU, lo confronta con quanto chiede il pilota, calcola i comandi ai motori e ricomincia: la frequenza tipica del ciclo va da 2 a 8 kHz. Il microcontrollore che lo esegue appartiene di solito alla famiglia STM32: F4 economici, F7 intermedi, H7 di fascia alta. Ci sono anche alternative come AT32.

A bordo del flight controller vivono i sensori che definiscono ciò che il drone sa di sé:

Sul lato software, il mondo si divide in due. I droni consumer montano firmware chiuso e non configurabile: puoi cambiare impostazioni di alto livello, non i parametri di controllo. Il mondo aperto usa Betaflight per l'FPV acrobatico, INAV per la navigazione, ArduPilot e PX4 in ambito professionale e industriale. Betaflight ha adottato un versionamento a data e la release corrente è la 2026.6. Il confronto completo è nella guida su flight controller e firmware.

Sapere dove si è: GNSS

GNSS è il termine corretto: GPS è solo una delle costellazioni, accanto a GLONASS, Galileo, BeiDou e ai sistemi regionali. Un ricevitore multi-costellazione e multi-banda aggancia più satelliti, converge più in fretta e resiste meglio al multipath, cioè ai riflessi del segnale sugli edifici che sono la causa principale degli errori in città.

Un ricevitore consumer autonomo si colloca tipicamente entro 1-3 m in orizzontale e 3-10 m in verticale. Con RTK si scende a 1-3 cm perché una stazione base di posizione nota trasmette le correzioni in tempo reale; con PPK si ottiene una precisione analoga applicando le correzioni dopo il volo. Il perché e il quando sono nella guida su GPS, GNSS e RTK.

Vedere: sensori di ostacolo, gimbal, camera

I sensori di prossimità dei droni moderni combinano tecnologie diverse. Le camere stereoscopiche stimano la distanza per parallasse, ma hanno bisogno di luce e di superfici con tessitura. I sensori ToF e i LiDAR di prossimità misurano il tempo di volo di un impulso luminoso e funzionano anche al buio e su superfici uniformi: è il salto qualitativo dei droni consumer 2025-2026. I radar a onde millimetriche, presenti sulle piattaforme professionali, penetrano polvere e pioggia leggera e rilevano cavi sottili.

Nessuno di questi sistemi vede tutto. Rami sottili, cavi, reti, vetri e superfici uniformi restano invisibili alla visione stereoscopica, e anche i LiDAR consumer hanno portata limitata. È il tema della guida su sensori e sistemi anti-collisione, e la ragione per cui il sopralluogo visivo dell'area non è sostituibile con l'elettronica.

La camera, per contro, ha bisogno di essere isolata dal mezzo che la porta. Il gimbal a tre assi con motori brushless compensa i movimenti del drone con banda passante di centinaia di hertz; la stabilizzazione elettronica fa un lavoro simile ritagliando e deformando il fotogramma, al costo di risoluzione e campo visivo. Sensore, otturatore e codec sono trattati nella guida su gimbal e camera.

Il collegamento: radiocomando e video

Fra pilota e drone corrono due flussi. Uno di comando, dal radiocomando al drone; uno di ritorno, con video e telemetria. Le bande tipiche sono 2,4 GHz, con molta banda passante e molto affollamento, e 868/915 MHz, con portata migliore e banda passante inferiore. In Europa i limiti di potenza sono fissati dalla normativa radio: sulla banda 2,4 GHz il limite generale è 100 mW EIRP, e impostare potenze superiori è illegale anche quando l'hardware lo consente.

I sistemi, le frequenze e la telemetria sono nella guida su radiocomando e trasmissione video.

Come si muove un quadricottero

Qui sta il cuore della faccenda. Un'elica che gira non produce solo spinta: applica al telaio una coppia di reazione nel verso opposto alla propria rotazione. Se le quattro eliche girassero tutte nello stesso senso, il drone ruoterebbe su sé stesso. La soluzione è farne girare due in senso orario e due in senso antiorario, disposte in diagonale, così che le coppie si annullino.

Da questa architettura discendono i quattro comandi:

Il punto che vale la pena fissare: l'imbardata non nasce da una spinta laterale, ma dallo squilibrio delle coppie di reazione. È il motivo per cui lo yaw di un multirotore è sempre più lento e morbido del beccheggio. Ed è anche il motivo per cui la perdita di un motore su un quadricottero è irrecuperabile: si perde nello stesso istante spinta e bilanciamento delle coppie.

Non avendo superfici di controllo, il drone si sposta inclinandosi, così che una componente della spinta diventi orizzontale. Ne segue che la spinta verticale disponibile diminuisce con il coseno dell'angolo: a 45° di inclinazione servono circa il 41% di spinta in più solo per non perdere quota. La fisica del volo di un quadricottero approfondisce il resto.

Quando la fisica presenta il conto

Tre fenomeni spiegano una quota importante degli incidenti.

Effetto suolo. Entro circa mezzo diametro d'elica dal terreno il flusso non può espandersi liberamente e si forma un cuscino d'aria che aumenta la portanza. Il decollo è più facile, ma in atterraggio il drone "galleggia" negli ultimi centimetri. Vicino a un bordo, per esempio un tetto o un muretto, l'effetto è asimmetrico e genera una tendenza a scivolare lateralmente: è una delle cause più frequenti di ribaltamento in decollo da superfici piccole.

Vortex Ring State. Se il rotore scende dentro la propria scia, l'aria appena accelerata verso il basso viene ri-aspirata e si forma un anello vorticoso che distrugge la portanza. Serve una discesa verticale rapida con poca o nulla traslazione orizzontale. Il sintomo è un'oscillazione violenta con perdita di quota che aumentare la potenza peggiora. Si esce traslando: bastano pochi metri.

Densità dell'aria. La spinta è proporzionale alla densità, che cala di circa il 10% ogni 1.000 m di quota e diminuisce anche con il caldo. A 2.000 m un drone dispone di circa l'80% della spinta che avrebbe al livello del mare a parità di giri: consuma di più, sale più lentamente e ha meno margine contro le raffiche. Chi vola in quota lo scopre in fretta, e la guida sul drone in montagna mette insieme quota, vento e batterie.

Perché l'autonomia dichiarata non è quella che avrai

L'autonomia di catalogo si misura in laboratorio: niente vento, temperatura ideale, batteria nuova, velocità di crociera ottimale costante, nessuna manovra, scarica fino alla soglia minima. Nella realtà ci sono manovre, vento, riprese in corso e soprattutto una riserva: un pilota rientra al 25-30% di batteria, non al 5%.

La regola pratica affidabile è che il tempo di volo utile sia il 60-75% del dichiarato. E c'è un corollario controintuitivo: raddoppiare la capacità della batteria non raddoppia l'autonomia, perché il peso aggiuntivo aumenta la potenza necessaria a restare in aria. Esiste un ottimo, e i costruttori lo cercano. Il calcolo completo è nella guida sull'autonomia reale del drone, con il calcolatore di autonomia per fare due conti sul proprio caso.

Da dove continuare

Se stai partendo da zero, l'ordine che funziona è questo: prima la mappa dei componenti per avere i nomi giusti, poi le batterie, perché sono il componente che più spesso decide come finisce un volo, poi la fisica. Se invece stai scegliendo il mezzo, la guida su come scegliere il primo drone parte dalle domande giuste, e quella sulle classi C0-C6 spiega come le caratteristiche tecniche si traducono in ciò che ti è permesso fare.
